現在這個科技發達的時代，每個家庭中都安裝有家用配電箱，家用配電箱能夠合理的分配電能，對家中用電也起到了一個安全防護的作用，并且在發生電路故障的時候能夠有利于檢修。由于每個家庭的電路設備和空間大小都不一樣，所以安裝的家用配電箱規格也不一樣。下面，我們就跟著國控電氣—配電箱（不銹鋼配電箱）廠家一起來了解一下家用配電箱的安裝規格以及線路接線步驟的圖解吧！

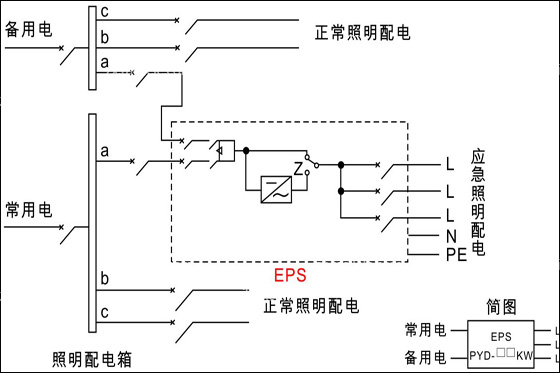

家用配電箱接線圖：
1、首先，家用配電箱接線的時候，要看清楚家用配電箱接線圖的設計，不要把火線和零線搞混淆了，如果兩線一旦接錯了的話，就不會產生電源，容易給人造成誤區。不管接正還是接反，都會讓零線和火線有所動作，因?yàn)楹芏嗔憔�在漏電開關里面都是連同的，所以在開閘之后，斷開的只有火線。區分零線和火線的方法很簡單，可以看看漏電開關，上面一般都有標記，如果是字母N就代表零線。
2、家用配電箱的應用范圍不同，接線方法也就不同。家用的家用配電箱接線圖比較的簡單，一般學過物理的人都能夠看懂，如果是建筑等地方的家用配電箱接線圖，那么就比較的專業化，一般人是看不懂的。如果安裝家用配電箱，需要購買進戶線，選用4平方米就可以了，通過漏電開關中的火線連接到家用配電箱的總開關閘，再通過火線連接到每個房間的開關，因?yàn)榱憔�是公用的，只需要分開到每個房間就可以了。
3、安裝家用配電箱之前，要將所涉及到的設備都準備齊全，然后再測量家用電路的額定電流以及工作電壓是多少，再按照家用電路的電源進線配置一個相近的家用配電箱，再設計一個家用配電箱接線圖，通過這個家用配電箱接線圖進線施工安裝，按照流程一步步的來，會讓你事半功倍。關于電路設備的安裝，還是需要找煮阿們的電工師傅進行安裝，畢竟電還是一個非常危險的東西，不能隨便觸碰。

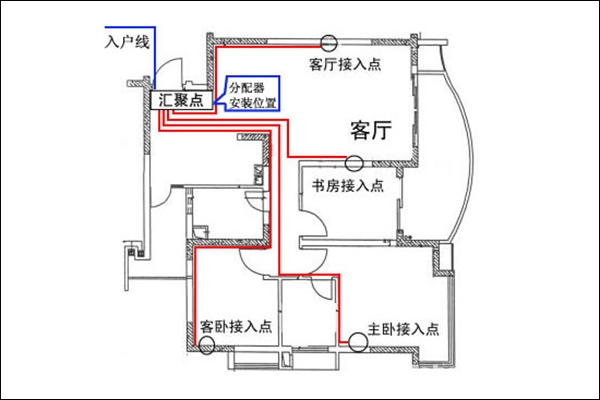

家用配電箱線路接線步驟：
1、明裝家用配電箱安裝在墻上的時候，要采用開腳螺栓固定。對于比較小的配電箱，也可以在安裝的地方預埋好木磚，然后用木螺釘在木磚處固定配電箱或者是配電板。
2、暗裝配電箱，將家用配電箱嵌入墻內安裝，在砌墻的時候預留孔洞應該比配電箱的長和寬各大20mm左右，預留的深度為家用配電箱的厚度加上洞內壁抹灰的厚度，在埋家用配電箱的時候，箱體和墻之間要用混凝土把箱體固定住。
3、家用配電箱內裝設的螺旋式熔斷器，其電源線應該接在中間觸點的端子上，負荷線應該接在螺紋的端子上，這樣在裝卸熔芯的時候就不會觸電。
4、家用配電箱內的交流、直流或者不同電壓等級的電源，應該都具有明顯的標志，照明配電箱內應該分別設置零線和保護零線匯流排，零線和保護零線應該在匯流排上連接，不能絞接。
家用配電箱安裝規格：
1、JL 計量箱 PXT01 PXT01
2、CZ 插座箱 PXT02 PXT02
3、ZM 照明箱 PXT03 PXT03
4、DL 動力箱 PXT04 PXT04
5、JC 計量插座箱 PXT05 PXT05
6、JZ 計量照明箱 PXT06 PXT06
7、JD 計量動力箱 PXT07 PXT07
8、ZC 照明插座箱 PXT08 PXT08
9、DC 動力插座箱 PXT09 PXT09
10、DZ 動力照明箱 PXT10 PXT10
11、HH 混合功能箱 PXT11 PXT11
12、ZN 智能箱 PXT12 PXT12
國控電氣友情提示：在安裝有關電的方面，大家一定要小心謹慎，家用配電箱是我們經常會使用到的一個東西，它能夠?qū)ξ覀兊纳钣秒娖鸬椒浅Ｖ匾淖饔茫源蠹彝ㄟ^這篇文章的了解，今后在安裝家用配電箱的時候就要注意一些哦！
想了解更多有關配電箱（不銹鋼配電箱、鐵制配電箱）資料請進國控電氣官網查看http://www.awaukut.cn/！溫州國控電氣有限公司是一家專業生產配電箱(不銹鋼配電箱,鐵制配電箱)廠家，為客戶提供配電房安裝一站式服務，包括用電申請、用電設計、設備生產、工程安裝、通電驗收的一站式服務，我們在提供高品質服務及產品之外，還有較大的價格優勢。 |
